Requisitos para Instalacion FaceID + Torno

Este artículo describe los requisitos básicos para la instalación de un sistema de control de acceso compuesto por un lector FaceID y un torniquete.

Guía paso a paso para la instalación y conexión de un sistema de control de acceso FaceID a un torniquete, incluyendo el material necesario (equipo, cables, botón de salida), el tipo de alimentación eléctrica, el conexionado del botón de emergencia y de los pulsadores de entrada/salida, así como las conexiones entre el FaceID, la placa del torno y el cable de red Ethernet, apoyado con un video de ejemplo.

¿Cómo se conecta un FaceID a un torniquete? Video de ejemplo

Ahora te mostraremos un video ejemplo de como realizar las conexiones de un faceID a un torno de Marca ZKTeco.



¿Qué debo verificar en la placa de control del torniquete antes de conectar?

En la gran mayoria de Torniquetes/Molinetes tenemos las diferentes tarjetas de control.

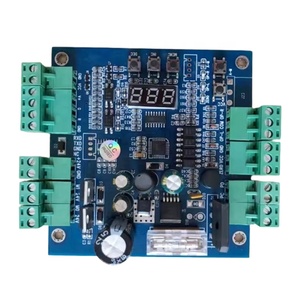

Tarjeta Controladora Zkteco Dg-10s V5.1 Para Torniquete | MercadoLibre Tablero de Control de Torniquete Inteligente - Acceso Seguro y Eficiente Cómo funcionan los torniquetes? | MairsTurnstile.com

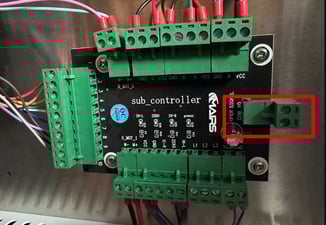

lo unico que se debe tener en cuenta es que debemos ubicar los 2 cables que permiten la liberacion del torniquete.

En algunas placa de torno estan marcadas como ( NO+COM )

Algunas placas se identifican como ( OP-L+COM )



    • Los requisitos basicos y el material requerido son los siguientes:

1. Equipo FaceID y sus accesorios

Біометричний термінал ZKTeco SpeedFace-V5L Video Intercom - купити в  nadzor.ua

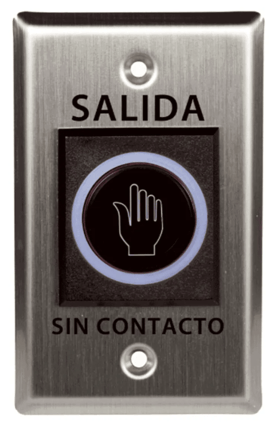

2. Boton de salida ( en caso de ser comprado o de ser necesario)

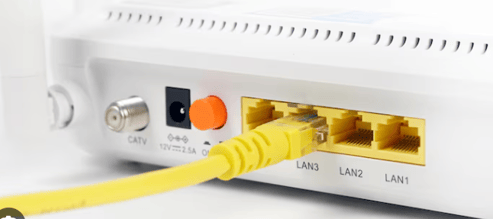

3. cable de ethernet (internet).

Cable UTP Cat 6 20m Ditron Ponchado RJ45 Red Internet

4. Cables para conexion de los dispositivos

marzo | 2013 | NETWORKING


      • ¿Cómo se realizan las conexiones paso a paso?

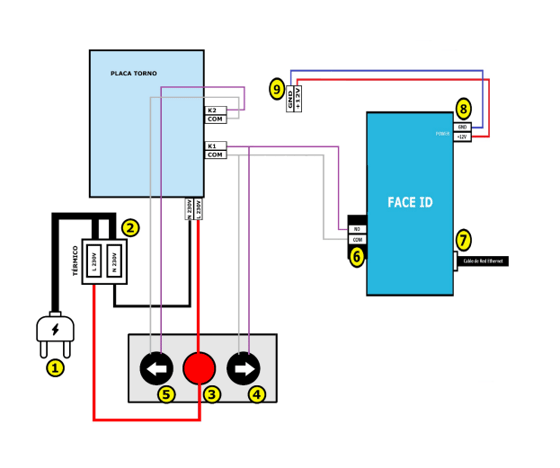

Diagrama de conexiones

[Falta insertar la imagen del diagrama de conexiones: los números de los puntos 1 al 9 que se describen a continuación corresponden a las posiciones marcadas en ese diagrama.]

Definicion de Cada punto

1 Tipo de enchufe: Adaptador europeo

2. En este punto dispone de un Switch para cambiar la tensión entre 230V y 110V.
Por defecto está en 230V.

Qué es un cuadro eléctrico y cómo se organiza?

3. Conexión del botón de emergencia: Conectaremos la línea de la salida del
térmico directamente al botón de emergencia y del botón de emergencia lo
conectaremos a la placa del torno.

4. Conectaremos los dos cables de los pulsadores en K1 y COM de la placa del torno para hacer una entrada.

5. Conectaremos los dos cables de los pulsadores en K2 y COM de la placa del
torno para hacer una salida.

6. En el FaceID, conectaremos desde el conjunto de 10 pines los cables de NO y
COM (Gris y Morado) a K1 y COM de la placa del torno.

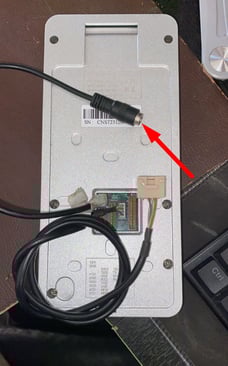

7. En este punto conectaremos el cable de Ethernet (internet). Tendremos que
poner en el FaceID el adaptador de la ficha de 4 pines que te da la boca del
cable de red Ethernet.



8. Conectaremos la ficha de 2 pines con el adaptador para poner el cargador del
FaceID que conectaremos a la corriente.

9. Finalmente, conectaremos el cargador del FaceID a la corriente eléctrica.

10. Una vez realizadas todas las conexiones, encienda el equipo y verifique que el FaceID se enciende, que el torniquete se libera al pulsar el botón de entrada y de salida, y que el botón de emergencia funciona correctamente.
